Componentes de un Tomógrafo

| 12 abril, 2013 | 2 Comments

Todos los equipos de TC están compuestos básicamente por tres grandes módulos o bloques, estos son:.

1.   Gantry

El gantry es el lugar físico donde es introducido el paciente para su examen. En él se encuentran, el tubo de rayos X, el colimador, los detectores y todo el conjunto mecánico necesario para realizar el movimiento asociado con la exploración.

Hay dos tipos de gantry, los que rotan 360º y cambian de dirección y los de rotación continua (son los más modernos y se utilizan en los sistemas helicoidales, que se diferencian porque la energía y la trasmisión de las señales adquiridas, llega a través de anillos deslizantes).

Gantry de Tc



2.   Tubo de rayos X

El tubo de rayos X es un recipiente de vidrio al vacío, rodeado de una cubierta de plomo con una pequeña ventana que deja salir las radiaciones al exterior.

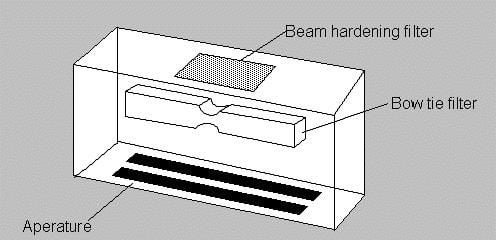

3.   Colimador

Es un elemento que me permite regular el tamaño y la forma del haz de rayos. Aquí es donde se varía el ancho del corte tomográfico. Este puede variar de 1 a 10 mm de espesor.

Colimador de equipo TC



4.   Detectores

Los detectores reciben los rayos X transmitidos después que atravesaron el cuerpo del paciente y los convierten en una señal eléctrica.

Existen 2 tipos de detectores:

● Detectores de gas Xenón: El detector es una cámara que contiene el gas Xenón a alta presión y un par de placas. El rayo entrante ioniza el gas y los electrones son atraídos por la placa cargada positivamente. Luego la corriente generada es proporcional a la cantidad de rayos absorbidos.

● Detectores de cristal o de estado sólido: Están hechos de un material cerámico que convierte los rayos X en luz.

El detector tiene a su vez un fotodiodo, que convierte la luz en una señal eléctrica, proporcional al número de fotones de rayos X, que entran en la celda.

5.   DAS (Data acquisition system).

El DAS muestrea la señal eléctrica y realiza la conversión analógica-digital, para que la computadora procese los datos.

6.   Computadora

La computadora, tiene a su cargo el funcionamiento total del equipo, el almacenamiento de las imágenes reconstruidas y de los datos primarios, contiene el software de aplicación del tomógrafo y presenta una unidad de reconstrucción rápida (FRU), encargada de realizar los procesamientos necesarios para la reconstrucción de la imagen a partir de los datos recolectados por el sistema de detección.

7.   Consola

La consola, es el módulo donde se encuentra el teclado para controlar la operación del equipo, el monitor (donde el operador observa las imágenes) y, en algunos casos, la unidad de Display encargada de la conversión de la imagen digital almacenada en el disco duro de la computadora en una señal capaz de ser visualizada en el monitor.
